Resina epoxi resoltech para la fundición o acristalamiento.
Ofrecemos 2 tipos de resinas de llenado / vaciado de alto rendimiento y sin disolventes:
- Resina epoxi WWA (para trabajos de 1 a 10 cm * grosor máximo - secado lento) mezcla 100 - 40
- 4000 resinas epoxi (para trabajos de 0,2 a 1 cm * de espesor máx. de secado rápido) 100 - 38 mezcla
* para un volumen de cilindro o cubo (ancho = alto)
Versión a elegir del menú desplegable.
Características generales
Resinas de uso profesional, muy duras o flexibles según la dosis, altamente translúcidas, con buena resistencia a los rayos UV.
Descargue la hoja técnica en la parte inferior de la página.
Densidad de la mezcla de WWA / Endurecedor: 1.06
O 1 litro = 1,06 kg
1- Resina epoxi translúcida para moldear / rellenar WWA
Oferta: Kit de 1,4 kg que incluye resina epoxi + endurecedor.
Kit de 7 kg incluyendo resina epoxi + endurecedor.

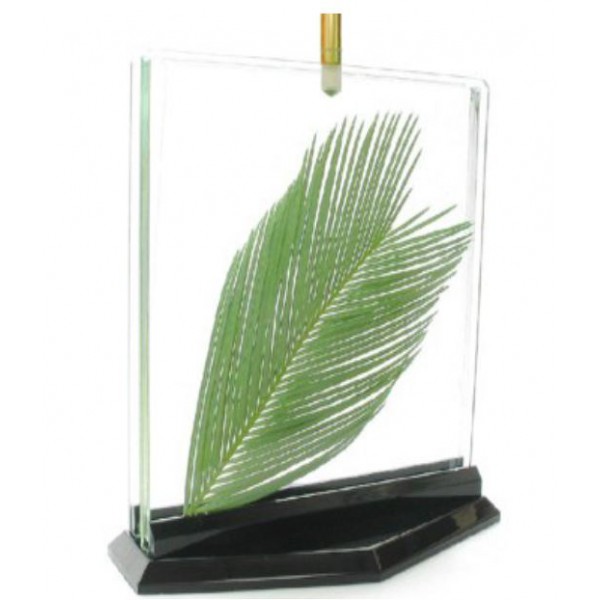

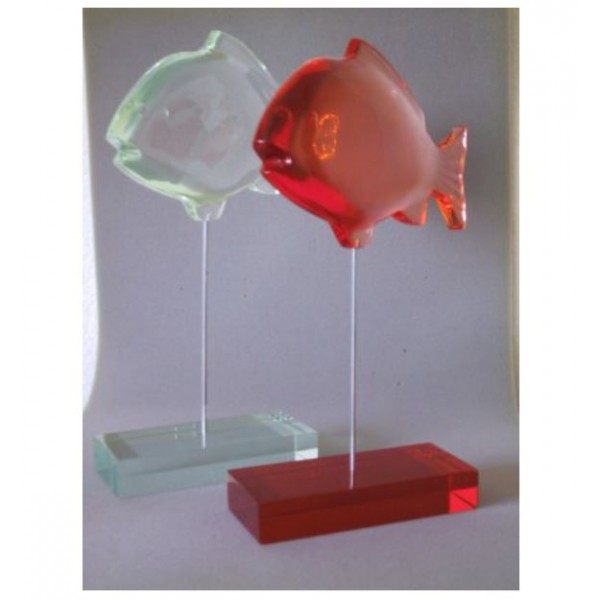

La resina WWA es parte de la familia Epoxy (0% de solventes) y garantiza los mejores resultados para trabajos de fundición y relleno, sin límite de espesor, para aplicaciones técnicas, industriales o decorativas (arte, escultura, muebles). .
El sistema WWA está hecho sin solventes / no tóxicos.
El producto es perfectamente translúcido y permite la mezcla de pigmentos al permitir que la luz y el color penetren y salgan.
Nuestra resina es perfectamente compatible con muchas materias primas (vidrio, madera, hormigón, piedra, terracota, metales ...) y permite realizar todo tipo de trabajos artísticos.
Es con la resina WWA que uno puede hacer colores profundos en la madera, por ejemplo para realizar tablas de río epoxi
La retirada :
A diferencia del poliéster, el poliuretano y otros, nuestra resina no se mueve, se agrieta o encoge al secarse.
Después del secado, da un objeto brillante, transparente y duro.
La resina de moldeo RESOLTECH WWA es el producto menos viscoso (fácil de usar) que le permite trabajar sin límite de espesor (posibilidad ilimitada).
Contiene un aditivo de desprendimiento que evita en la medida de lo posible la formación y el encarcelamiento de burbujas de aire.
La flexibilidad de la resina es posible modificando su relación de mezcla:
Versión DURA:
WWA Resina WWB4 Endurecedor
Por volumen: 2 1
en peso: 100 40
Variante FLEXIBLE:
WWA Resina WWB4 Endurecedor
Por volumen: 1 1
en peso: 100 89
Es importante tener una mezcla perfecta y precisa.
Secado y endurecimiento de la resina:
Vida de la mezcla de la olla: 10h. Tiempo de curado: 19h.
Consejos de uso :
- La temperatura ideal es de 20 a 25 ° C (mejor endurecimiento y decapado).
Atención, cuanto más caliente está, el endurecimiento se realiza de forma rápida e inversa.
Y cuanto más caliente es, más líquido es.
Además, tenga en cuenta que cuanto mayor sea el grosor, más rápido se calienta y se endurece el producto.
Además, el uso de una gran masa tiende a acelerar el endurecimiento.
La mezcla es muy importante. La mayoría de los defectos son causados por una mala mezcla.

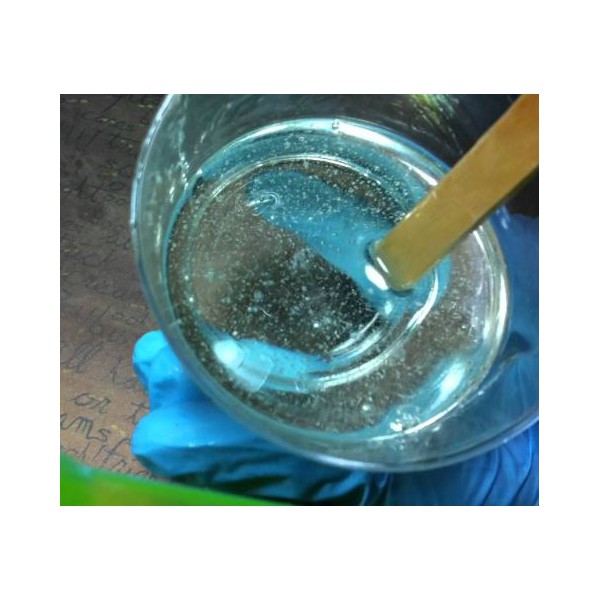

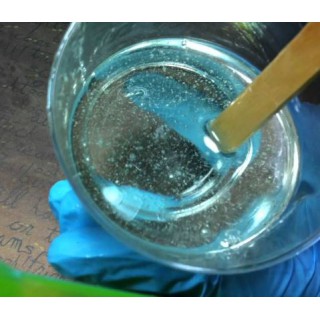

Pesar con cuidado, y agitar con insistencia. Aplicar el producto después de un tiempo de 5 a 10 minutos.
Consulte la hoja técnica pdf adjunta a la página del producto en rojo.
2 - Resina epoxi 4000 para esmalte, barnizado y colado en un grosor de 1 cm máximo.
Esta es una versión rápida de la resina epoxi, así que con un secado rápido, pero también la capacidad de barnizar con un nivel muy hermoso de brillo, pincel, con un grosor excepcional y autonivelación.
Uso ideal en madera (muebles y mesas), fibras de carbono (surf, carenados ...)
Compatible con todos nuestros pigmentos nacarados, o nuestros tintes.
Cálculo de la necesidad:
Sabiendo que el volumen de líquido = el volumen endurecido y seco
(porque no hay evaporación de solvente)
El volumen de rendimiento se calcula de la siguiente manera:
1.4 litros = 1.4 m ² x 1 mm de espesor es de 1.4dm3
Mezcla de pigmentos
Para mezclar los pigmentos, se prefiere agitar.
Con los pigmentos fosforescentes, prefiera una agitación suave, porque los microcristales pueden "cortar los enlaces de las resinas" si se agita demasiado.
Para la mezcla de pigmentos fosforescentes, use nuestros pigmentos solventes para resinas epoxi. Ofrecen una mayor variedad de colores y están disponibles en tamaños más pequeños (difunden la luz mejor que los pigmentos grandes y son más livianos, por lo que se sedimentan menos)
WWA y 4000 INSTRUCCIONES DE SEGURIDAD
Pueden ocurrir reacciones fuertes
WWA
Si el espesor de fundición excede el máximo indicado, puede producirse sobrecalentamiento, liberación de humo, etc.
Le recomendamos que lea detenidamente la hoja de datos técnicos en la parte inferior de la página sobre el espesor y el efecto de masa.
> Se especifican espesores máximos para formas donde la profundidad = diámetro
Un ejemplo de cilindro: 15 cm de profundidad x 15 cm de diámetro
Caso de un casting superior:
Para la realización de una tabla de río, se recomienda no exceder los 2 cm de grosor, y renovar la operación hasta la ostensión del grosor deseado.
Para superar un problema de curvatura, es necesario que los flujos sean del mismo grosor (ejemplo 2 cm / 2 cm)
4000
Si el espesor de fundición excede el máximo indicado, puede producirse sobrecalentamiento, liberación de humo, etc.
Le recomendamos que lea la hoja de datos técnicos en la parte inferior de la página sobre el espesor y el efecto de masa, la resina 4000 es muy reactiva.
> Los espesores máximos se especifican para un cilindro o cubo de 4 cm de profundidad y 4 cm de diámetro
Caso de un casting superior:
Al hacer un barniz o un esmalte en una mesa de río, el ancho del molde será mucho mayor (ejemplo: 100 cm).
En este caso, le recomendamos que proceda en varios flujos que no excedan de 0.2 a 1 cm de espesor.
Algunos consejos:
- Si trabaja en muy grueso, incluso si puede realizar un vaciado de 15 cm de profundidad al mismo tiempo, también puede realizar un relleno 2 o 3 veces, dejando el producto completamente seco entre cada aplicación, porque La resina se encoge ligeramente durante el secado. Podemos lijar el excedente, o pasar una cinta adhesiva brite entre capas para crear adherencia entre capas.
Comience cepillando los interiores y luego otras capas después de que la primera capa esté completamente seca.
- Cuanto más trabajes en el grosor, menos tienes que cargar los pigmentos.
- La carga de pigmento recomendada debe ser del 15% como máximo, para evitar el agrietamiento. En gran espesor, una carga del 5% es suficiente.
- Se recomienda un secado lento a temperatura ambiente.
- El lijado final debe realizarse solo cuando la resina esté completamente seca hasta el núcleo
Epaisseur/Thickness < 0.5cm | Epaisseur/Thickness < 1-2cm | Epaisseur/Thickness 2-10cm |
Pigments = 5-20% | Pigments = 3-10% | Pigments = 2-5% |
Pregunta :
No entiendo ¿Qué son estos números?
¿Para que se vacíe 100 ml de resina, cuánta resina se debe poner? ¿Endurecedor? ¿Debemos añadir agua?
Respuesta:
La mezcla es en peso (kilogramos o gramos - Kg o g) o en volumen (litros o mililitros - L o ml)
por ejemplo :
Por volumen: 2 1 significa 200 ml de resina + 100 ml de endurecedor.
en peso: 100 40 significa 100 g de resina + 40 g de endurecedor
No hay otros ingredientes para agregar.
la mezcla debe hacerse con una precisión extrema con una balanza (en peso) o una taza medidora (en volumen)
